उत्पाद विवरण:
|
| प्रमुखता देना: | T73 पीसीबी रिले,5 पिन पीसीबी रिले 15A,125VAC इलेक्ट्रिक मिनी रिले |
||
|---|---|---|---|
|
मुख्य विशिष्ट पैरामीटर
|
|
|
रिले मॉड्यूल
|

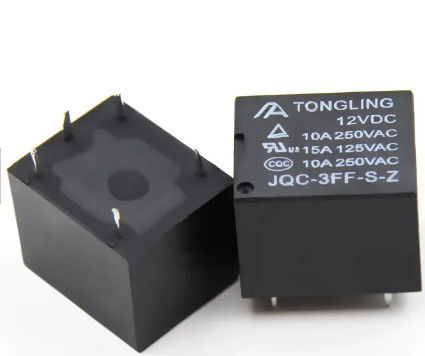

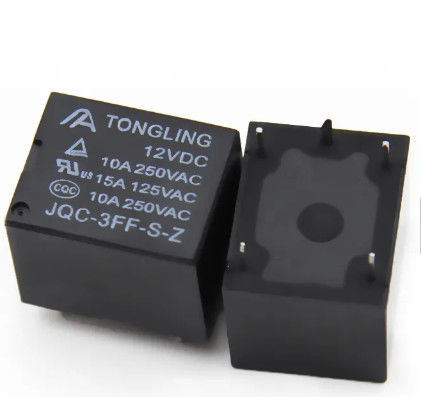

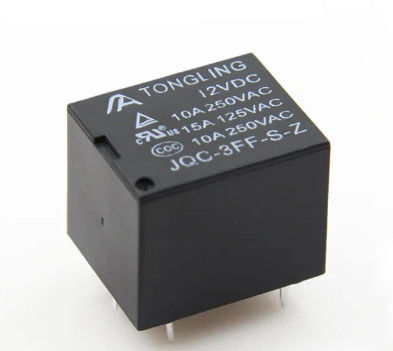

JQC-3FF रिले (T73,YF3F,Sangyou SRD,Hongfa HF3FF)
|
|
कुंडल वोल्टेज
|
डीसी: 3वी 5वी 6वी 9वी 12वी 18वी 24वी 48वी
|
|
संपर्क करें प्रपत्र
|
एसपीडीटी-सीओ (1 फॉर्म सी)-5 पिन
|
|
सामग्री से संपर्क करें
|
चांदी मिश्र धातु
|
|
नत्थी करना
|
5 पिन
|
|
संपर्क का रेटिंग
|
10ए 250वीएसी, 15ए 125वीएसी
|
|
कुंडल शक्ति
|
0.36W
|
|
आकार
|
19.2मिमी*15.4मिमी*15.4मिमी
|
कुंडल डेटा (20℃ पर)
|
नाममात्र वोल्टेज (वीडीसी)
|
3
|
5
|
6
|
9
|
12
|
18
|
24
|
48
|
0.36W
|
|
कुंडल प्रतिरोध(Ω±10%)
|
25
|
69
|
100
|
225
|
400
|
900
|
1600
|
6400
|
|
|
रेटेड वर्तमान (एमए)
|
120
|
71.4
|
60
|
40
|
30
|
20
|
15
|
7.5
|
|
|
अधिकतम रिलीज वोल्टेज (वीडीसी)
|
2.25
|
3.75
|
4.5
|
6.75
|
9
|
13.5
|
18
|
36
|
|
|
न्यूनतम रिलीज वोल्टेज (वीडीसी)
|
0.15
|
0.25
|
0.3
|
0.45
|
0.6
|
0.9
|
1.2
|
2.4
|
|
|
अधिकतम लागू वोल्टेज
|
रेटेड वोल्टेज का 130% 70℃ पर और 170% 23℃ पर
|
||||||||
संपर्क डेटा
|
संपर्क रेटिंग
|
10ए 250वीएसी 15ए 125वीएसी
|
|
न्यूनतम भार
|
100mA 5VDC
|
|
अधिकतम स्विचिंग वोल्टेज
|
250VAC/30VDC
|
|
अधिकतम स्विचिंग करंट
|
15ए
|
|
अधिकतम स्विचिंग पावर
|
2500VA/240W
|
|
संपर्क प्रतिरोध
|
6VDC 1A पर 100mΩअधिकतम
|
|
जीवन प्रत्याशा
|
विद्युत:100,000 ऑपरेशन (30 ऑपरेशन/मिनट पर)
|
|
मैकेनिकल:10,000,000 ऑपरेशन (30 ऑपरेशन/मिनट पर)
|
विशेषता डेटा
|
इन्सुलेशन प्रतिरोध
|
500VDC पर 100MΩमिनट
|
|
खुले संपर्कों के बीच ढांकता हुआ ताकत
|
750VAC(एक मिनट के लिए 50/60Hz)
|
|
संपर्कों और कुंडल के बीच
|
1500VAC(एक मिनट के लिए 50/60Hz)
|
|
संचालन का समय
|
10ms
|
|
जारी करने का समय
|
5ms
|
|
तापमान की रेंज
|
-40℃ से +85℃
|
|
आघात प्रतिरोध
|
ऑपरेटिंग एक्सट्रीम: 10G
|
|
क्षति सीमा: 100 ग्राम
|
|
|
कंपन प्रतिरोध
|
10-55 हर्ट्ज, 1.5 मिमी
|
|
मैक्स.स्विचिंग आवृत्ति
|
यांत्रिक:18,000 संचालन/घंटा
|
|
विद्युत: 1,800 संचालन/घंटा
|
|
|
नमी
|
40-85%
|
|
वज़न
|
लगभग 10 ग्राम
|
|
सुरक्षा मानक
|
सीक्यूसी उल टीयूवी रोश
|
